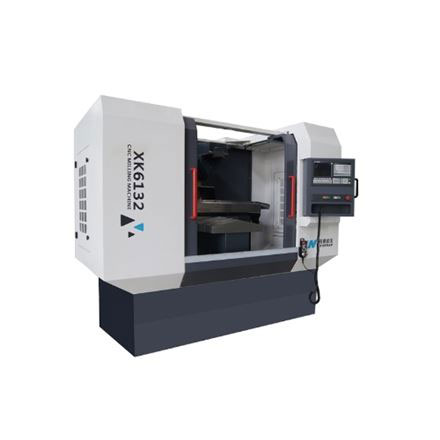

數控銑床XK6132

來源：admin 發布時間：2022-08-26 15:02:05

導讀：品牌新諾精工/SION產地國產布局形式臥式,立臥兩用,式機床大小中型控制形式數控自動化程度自動軸數三軸數控系統廣州數控/GSK界面語言中文,英文加工材質硬金屬,軟金屬,合金,塑

品牌	新諾精工/SION	產地	國產
布局形式	臥式,立臥兩用,式	機床大小	中型
控制形式	數控	自動化程度	自動
軸數	三軸	數控系統	廣州數控/GSK
界面語言	中文,英文	加工材質	硬金屬,軟金屬,合金,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他
加工用途	銑削,平面,斜面,曲面,溝槽,螺紋,臺階面,T形槽,燕尾槽,齒輪,齒條,花鍵,鏈輪,螺旋面,切斷,鉆孔,鏜孔,凸輪,弧形槽,其他復雜型面,其他	銷售區域	有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外

XK6132數控銑床是根據加工件的形狀、精度、尺寸和表面粗糙度等技術要求來制定加工工藝和加工參數。通過手工編程或者用軟件自動編程，將編好的加工程序輸入控制器，控制器就會進行處理，對加工程序處理后，便向伺服傳送指令。當伺服裝置向伺服電機發出控制信號后，主軸電機就會使刀具旋轉，x、y、z三向的伺服電機控制刀具和工件會按軌跡做相對運動，以此來實現工件的切削。

XK6132數控銑床主要規格參數/Main Specification


項目	Item	名稱	Item	單位/Unit	參數/Parameters
工作臺	Worktable	工作臺面積	Worktable size	mm	320×1320 320×1600
		T型槽（數量×寬度×間距）	T -slot(N×W×D)	mm	3×18×80 3×18×80
		工作臺大承載重量	Max. load bearing of worktable	Kg	500 500
		工作臺行程：縱向X	Longitudianl travel of worktable(X axis)	mm	700 1000
		橫向Y	Cross travel of worktable(Y axis)	mm	300 300
		垂向Z	Vertical travel of worktable(Z axis)	mm	280 280
主軸	Spindle	主軸孔錐度	Spindle hole taper		7:24 No.50 7:24 No.50
		臥刀桿直徑	Arbor diameter	mm	φ50φ32φ27 φ50φ32φ27
		主軸軸向大移動距離	Max. spindle quill travel	mm	/ /
		立銑頭大回轉角度	Max. rotary angle of vertical milling head		/ /
		主軸端面（中心）至工作臺面距離	Distance from spindle end to worktable surface	mm	110～390(主軸中心線)（spindle center）
		床身垂直導軌至主軸中心線的距離	Distance from vertical guideway to spindle center	mm	/ /
		床身垂直導軌至工作臺中心的距離	Distance from vertical guideway to worktalbe center	mm	285～585 285～585
		懸梁至主軸中心線距離	Distance from spindle center to arm	mm	155 155
		主軸變速級數	Spindle speed steps	strps	18 18
		主軸轉速范圍	Spindle speed range	r/min	30～1500 30～1500
		主軸電動機功率	Main motor power	Kw	7.5 7.5
		主軸電動機轉速	Main motor rotating Speed	r/min	960 960
進給速度	Feed	工作臺縱向切削進給速度	Feed speed range:Longitudinal X	mm/min	5～2000 5～2000
		工作臺橫向切削進給速度	Cross Y	mm/min	5～2000 5～2000
		工作臺升降切削進給速度	Vertical Z	mm/min	5～1000 5～1000
		工作臺縱向快速進給速度	Rapid feed speed range:Longitudinal X	mm/min	4000 4000
		工作臺橫向快速進給速度	Cross Y	mm/min	3000 3000
		工作臺升降快速進給速度	Vertical Z	mm/min	2000 2000
定位精度（**標準）	Positioning accuracy(National standard)	精度分辨率	Resolution accuracy	mm	0.004 0.004
		定位精度	Positioning accuracy	mm	0.025/300 0.025/300
		重復定位精度	Re-positioning accuracy	mm	0.015 0.015
機床外形	Machine dimension	機床外形	Machine dimension	mm	2245×1780×1920 2245×1780×1920
機床重量	Machine weighht	機床重量	Machine weighht	Kg	3100 3200
