來源：admin 發布時間：2022-08-26 12:24:30
| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 類型 | 定梁式 | 界面語言 | 中文,英文 |
| 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 | 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

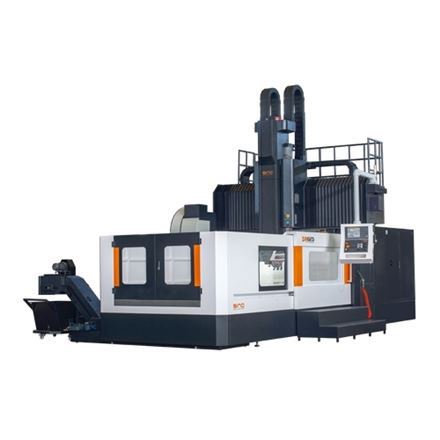

SP1525龍門加工中心主要內容是主軸軸線和工作臺垂直，用途是用于加工大型零件，結構特點為工作臺。龍門加工中心的分類有很多，有定梁式、動梁式、動柱式、天車式也，有以上復合形式的多類龍門加工中心。機床總體布局為定梁定柱龍門框架結構，主要由床身、工作臺、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、懸臂式操作面板及電控系統等部件組成。
標準配置：整體外鈑金防護（帶2根螺旋排屑器，1根鏈?zhǔn)脚判计鳎洌茫?4T機械手刀庫；選擇配置：主軸直驅，主軸中心出水，齒輪箱，Z向行程加大，立柱加高，刀庫增加30T,40T,60T
| SP1525龍門加工中心主要規格參數/Main Specification | ||||||||||
| 項目 | Item | 名稱 | Name | 單位 | 參數 | |||||
| 行程及加工范圍 | Travel | X軸行程 | X axis travel | mm | 2600 | |||||
| Y軸行程 | Y axis travel | mm | 1400 | |||||||
| Z軸行程 | Z axis travel | mm | 800 | |||||||
| 主軸端面至工作臺面距離 | Distance from spindle end to worktable | mm | 160～960 | |||||||
| 地面至工作臺表面距離 | Distance from ground to worktable | mm | 775 | |||||||
| 雙柱間距離 | Distance between two columns | mm | 1650 | |||||||
| 工作臺 | Worktable | 工作臺面積（X軸方向） | Worktable size | mm | 2500 | |||||
| 工作臺面積（Y軸方向） | Worktable size | mm | 1500 | |||||||
| 工作臺大負荷 | Max. load bearing of worktable | Kg | 4000 | |||||||
| 工作臺T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 22*9*160 | |||||||
| 進給系統 | Feed | 快速位移（X軸） | Rapid feed speed(X) | mm | 10000 | |||||
| 快速位移（Y軸） | Rapid feed speed(Y) | mm | 10000 | |||||||
| 快速位移（Z軸） | Rapid feed speed(Z) | mm | 10000 | |||||||
| 標配主軸系統規格 | Spindle | 主軸馬力（連續/30分鐘） | Spindle horsepower | Kw | 15/18.5 | |||||
| 主軸轉速（立軸） | Spindle speed | rpm | 6000 | |||||||
| 主軸輸出馬力 | Spindle output torque | Nm | 143 | |||||||
| 主軸錐度 | Spindle taper | 50 | ||||||||
| 主軸拉刀力 | Spindle broaching force | Kgf | 1800±10% | |||||||
| 主軸軸承尺寸 | Spindle bearing dimensions | mm | 7018 | |||||||
