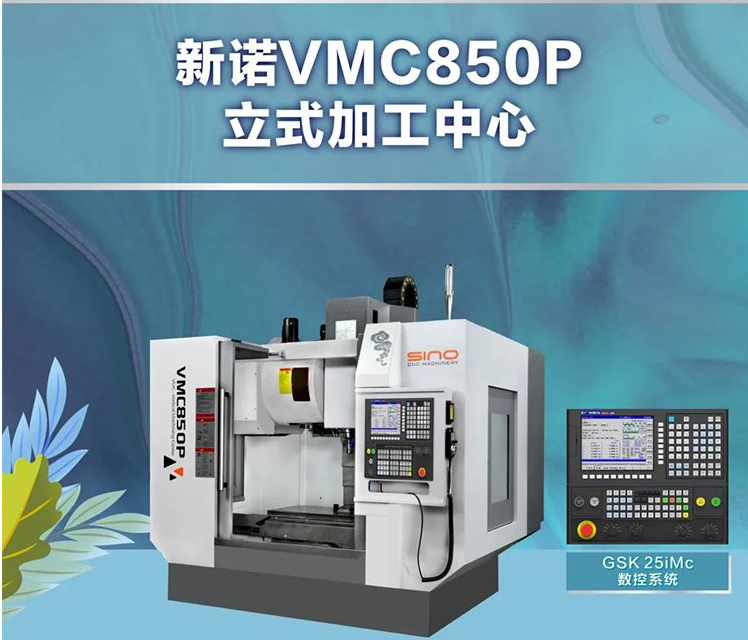

VMC850P數控立式加工中心
來源：admin 發布時間：2022-08-26 14:19:07
導讀：品牌新諾精工/SION產地國產 VMC850P數控立式加工中心結構： 1.穩定快速軸進給結構 伺服直驅絲桿 采
| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|
VMC850P數控立式加工中心結構：
1.穩定快速軸進給結構
伺服直驅絲桿
采用日本三木品牌膜片式聯軸器，加工象限問題有效解決。
所有絲桿、導軌、軸承均采用定時、定量潤滑方式
Y/Z軸采用45mm規格線形導軌，X軸采用35mm規格線形導軌，三軸快移速度：48/48/32m/min。
2.雙錨式滾珠絲杠
為消除螺桿在運送時因溫度上升所產生膨脹與輸送軸的嚙合間隙，采用5列精密角接觸球軸承固定螺桿兩側并施加預壓。其中3個安裝在伺服電機端，另2個安裝在絲桿末端。
3.高性能主軸
輕量化主軸箱設計
向無配重
短鼻端主軸
前三后二主軸軸承
4.上鎖式刀庫結構
上鎖式刀庫結構設計，保證立柱在承載刀庫重量時不會影響Z向幾何精度，保證穩定性、剛性及小震動性。
5.高穩定性床身結構
1100mm床身超大跨距及支撐設計，滿足X、Y向快速運動響應；床鞍長度比設計，保證機床X向運動穩定性；大規格“人”字型立柱，搭配封閉內腔結構，保證低中心且高剛性Z向支撐要求。
參數：
| 項目 | 單位 | VMC850P | VMC1060B |

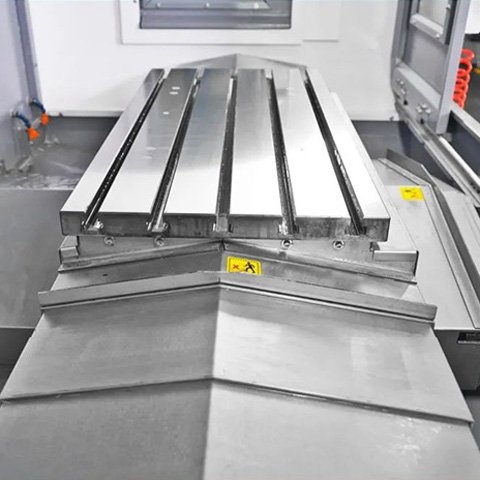

| 工作臺 | |||
| 工作臺面積 | mm | 500×1000 | 600×1200 |
| T型槽(數量x寬度x間距) | mm | 5×18×100 | 5×18×100 |
| 行程 | |||
| 左右行程( X軸) | mm | 850 | 1000 |
| 前后行程(Y軸) | mm | 500 | 620 |
| 上下行程(Z軸) | mm | 550 | 630 |
| 加工范圍 | |||
| 主軸中心至立柱導軌距離 | 582 | 667 | |
| 主軸端面至工作臺面距離 | 100-650 | 110-740 | |
| 外形尺寸 | |||
| 長x寬x高 | mm | 2460×2355×2860 | 2850×2820×2850 |
| 重量 | |||
| 工作臺大承載重量 | Kg | 500 | 800 |
| 機床重量(約) | Kg | 5500 | 6800 |
| 主軸 | |||
| 主軸孔錐度 | BT40 | BT40 | |
| 主軸功率(基本配置) | kw | 11//15 | 11//15 |
| 高轉速(基本配置） | rpm | 8000/10000（Spindle oil chiller） | |
| 進給(直聯) | |||
| 高進給速度 | mm/min | 10000 | 10000 |
| 快速移動速度( X/N/Z) | m/min | 48/48/32 | 36/36/32 |
| 滾珠絲桿(直徑+導程) | |||
| X軸滾珠絲桿 | 4016 | 4016 | |
| Y軸滾珠絲桿 | 4016 | 4016 | |
| Z軸滾珠絲桿 | 4016 | 4016 | |
| 刀庫 | |||
| 刀庫容量 | T | 24 | 24 |
| 刀具大允許長度 | mm | 300 | 300 |
| 換刀時間 | S | 2.5 | 2.5 |
| 定位精度(**標準) | |||
| 定位精度(X、Y. Z) | mm | 0.008 | 0.008 |
| 重復定位精度(X. Y、Z) | mm | 0.005 | 0.005 |
